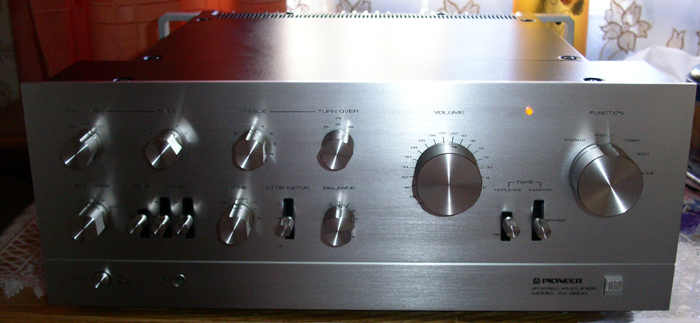

Усилитель мощности PIONEER SA-9800

Год выпуска аппарата 1975.Каталожная цена составляла 110,000YEN.

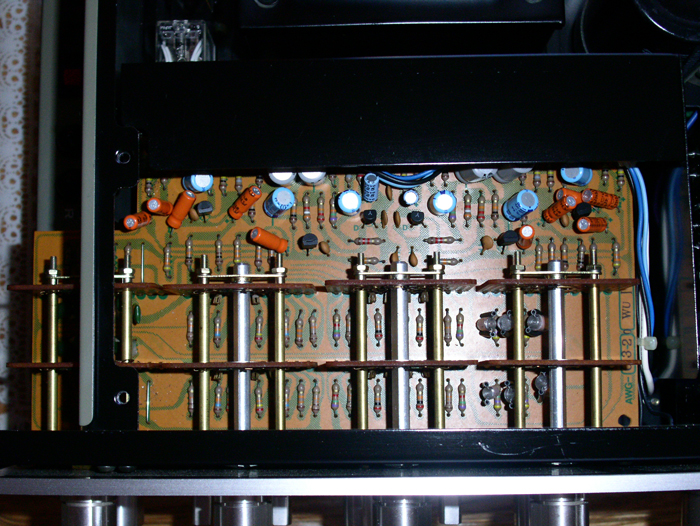

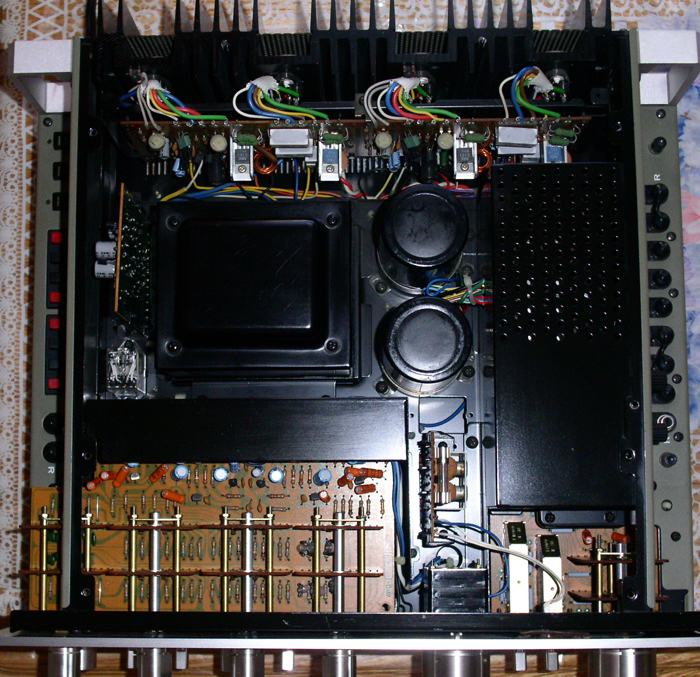

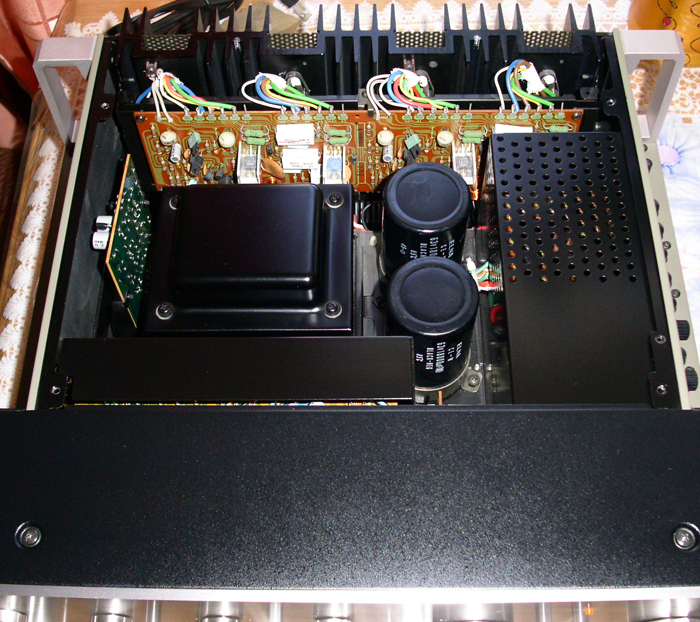

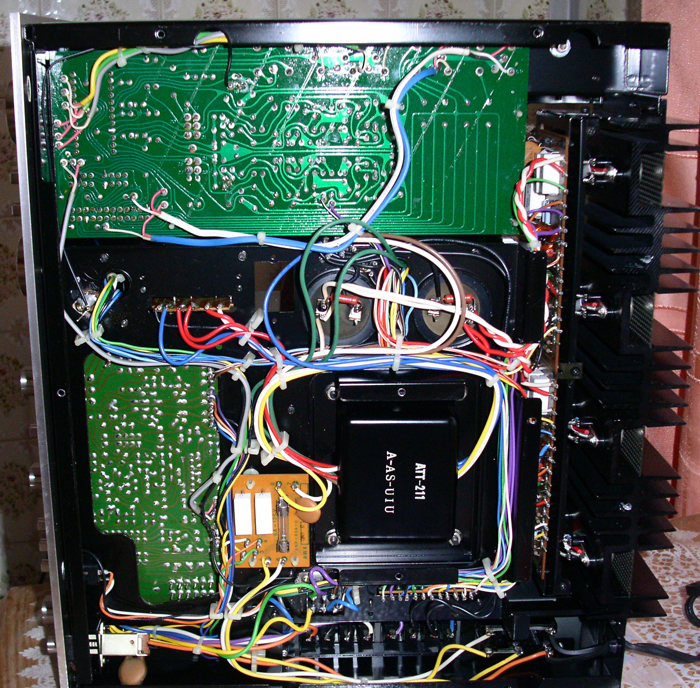

Усилитель полностью собран на дискретных элементах.Ёмкости конденсаторов в блоке питания 18000Mf.В регуляторах используются галеты,которые переключают постоянные резисторы.Регулятор громкости выполнен из керамических пластин с напылёнными на них постоянными резисторами,которые переключает тоже галета.Основной монтаж выполнен методом накрутки.Пайка используется только в печатных платах.Все дорожки на печатных платах весьма толстые и лужёные.Вдобавок платы ещё и покрыты лаком.

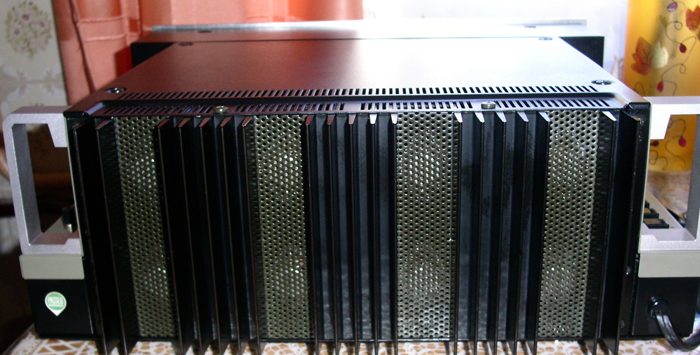

На задней панели расположены радиаторы с выходными транзисторами.Транзисторов идёт по 4 на канал.

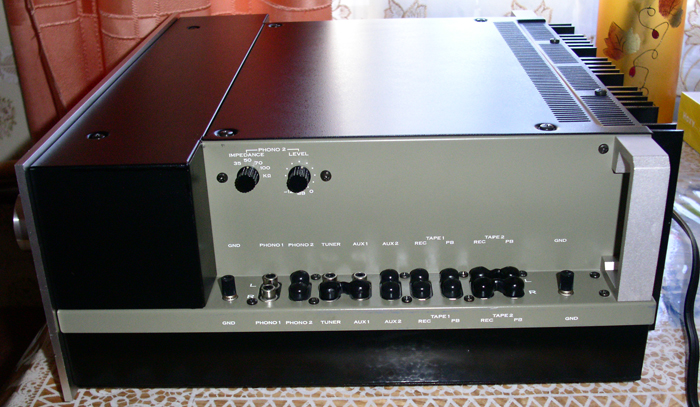

С правого бока усилителя располагаются терминалы для подключения источников звука и регуляторы фонокорректора.

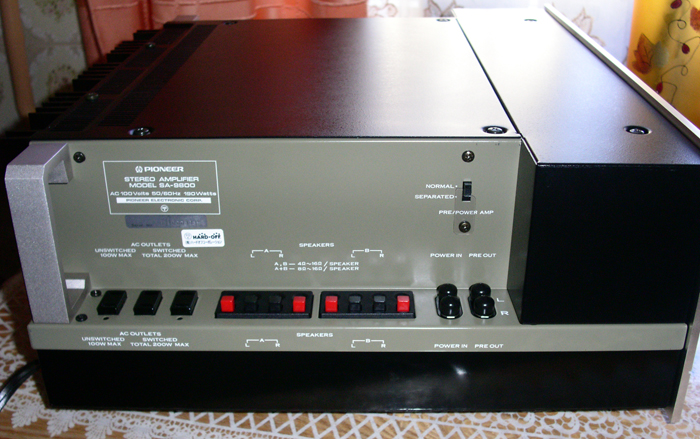

С левого бока усилителя располагаются разьёмы для подключения акустических систем,розетки для питания дополнительных устройств,а так же разъемы POWER IN и PRE OUT.

СПЕЦИФИКАЦИЯ

Type Stereo pre- main amplifier
< Power amplifier section >
Circuitry Differential 1 step all stage directly connected parallel PP purity complimentary OCL
Effective output (both ch drive, 20Hz - 20kHz) 100W + 100W (4 Ω)
80W + 80W (8 Ω)
Harmonic distortion factor (20Hz - 20kHz) 0.1% or less (at the time of effective output)
0.05% or less (at the time of 40W output, 8 Ω)
0.05% or less (at the time of 1W output, 8 Ω)
Cross modulation distortion factor 0.1% or less (at the time of effective output)
0.05% or less (at the time of 40W output, 8 Ω)
0.05% or less (at the time of 1W output, 8 Ω)
Output bandwidth (IHF and both ch drive) 5Hz - 40kHz (distortion factor 0.1%)
Frequency characteristic 10Hz - 80kHz +0 -1dB
Input sensitivity/impedance POWER amp in: 1C$v/50k Ω
Output terminal Speaker A B: 4 Ω - 16 Ω
Speaker A+B: 8 Ω - 16 Ω
Headphone: 4 Ω - 16 Ω
Damping factor (20Hz - 20kHz) 30 or more
SIGNAL-TO-NOISE RATIO (IHF and A network, short circuit) Above 100dB
< Pre-amp section >
Circuitry Equalizer - amplifier: Plus and minus 2 power source, differential 1 step 3 step directly connected A class SEPP
Control amplifier: Plus and minus 2 power source, the first level FET
Input sensitivity/impedance Phono1: 2.5mV/50k Ω
Phono2: 2.5 - 10mV/35k Ω, 50k Ω, 70k Ω, 100k Ω
Tuner and Aux1, 2, Tape PB1, 2: 150mV/50k Ω
Phono maximum permissible input (harmonic distortion factor 0.1%, 1kHz) Phono1: 250mV
Phono2: 250mV - 500mV
Output level/impedance Tape Rec1, 2: 150mV
Pre out: 2V/1k Ω
Harmonic distortion factor (20Hz - 20kHz) 0.05% or less
Frequency characteristic Phono (RIAA deviation): 30Hz - 15kHz ±0.2dB
Tuner, Aux and Tape PB: 7Hz - 40kHz +0 -1dB
Tone control Bass: ±10dB (25Hz/50Hz/100Hz)
Turn over frequency: 100Hz/200Hz/400Hz
Treble: ±10dB (8kHz/16kHz/32kHz)
Turn over frequency: 2kHz/4kHz/8kHz

Filter Low: 15Hz, 30Hz and 12dB/oct
High: 8kHz, 12kHz and 12dB/oct
Muting 0, -15dB and -30dB
SIGNAL-TO-NOISE RATIO (IHF and A network, short circuit) Phono: Above 70dB
Tuner, Aux and Tape PB: Above 90dB
< Synthesis >
Use semiconductor Transistor: 54
FET: 2
Diode other things: 26
AC outlet Power source switch gearing: 2 systems
Power source switch non-linkage: 1 system
Power supply voltage AC100V and 50Hz/60Hz
Electric power consumption 190W (rating)
530W (maximum)
External size Width 420× height 165× depth 403mm
Weight 17.2kg

Блок-схема усилителя
